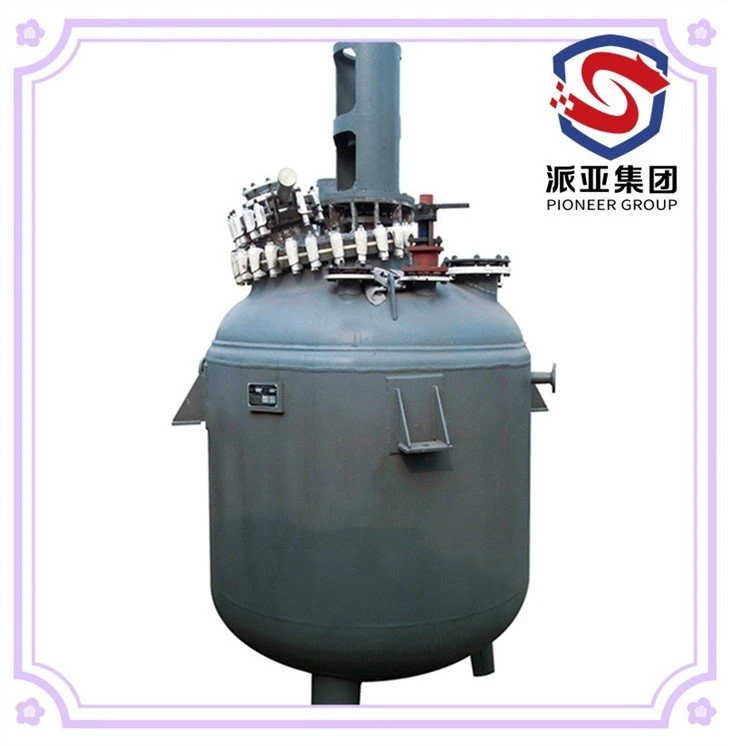

Lukket type glassforet reaktor

Kapasitet: 1000 til 40000 liter (F-serien, GB / T25026-2017); 3000 til 40000 liter (Q-serien, GB / T25026-2017); 1600 til 40000 liter (CE-serien, DIN28136). det er en slags er en slags lukket-sveiset vertikal type trykkbeholder utstyr med topp innsats agitator, også kalt "Monoblock type". Monoblock struktur design har ingen stor hovedåpning maksimere på topp hodet styrke og tillate høyere trykk rangeringer.

Sende bookingforespørsel

Beskrivelse

Tett type glassforet reaktor er en slags ettdelt vertikalt type trykkbeholderutstyr med agitator, også kalt monoblock type glassforet reaktor. Strukturen inkluderer hovedsakelig en tett sveiset glassforet karkropp, en toppinnsats glassforet agitator, motorgirkjøringsenhet, akseltetning, U-type eller limpet spole type oppvarming / kjølejakke, spyleventil, temperatur- og trykkmålingsenhet og etc. Monoblock struktur design har ingen stor hovedåpning maksimere på topp hodet styrke og tillate høyere trykk rangeringer og stor kapasitet. Standard design inkluderte to forskjellige systemer, ett er GB Standard F og Q-serien, en annen er DIN28136 Standard CE-serien. Oppvarmings- og/eller kjølemetode er med en u-type jakke eller halvspolejakke på yttersiden gjennom med damp, vann eller termisk olje.

Fig-1 Structure of Close type glass lined reactor

PRODUKTSPESIFIKASJON

Kapasitet	1000 til 40000 liter (F-serien, GB / T25027-2018); 3000 til 40000 liter (Q-serien, GB / T25027-2018); 1600 til 40000 liter (CE-serien, DIN28136); 40000 til 50000 liter (tilpass)
Designet trykk på fartøy	0,25 Mpa, 0,6 Mpa, 1,0 Mpa
Designet trykk på jakke	0,6 Mpa
Jakke Type	U-type eller halvspoletype
Designet temperatur	-20 til 200 °C (F/Q-serien) -25 til 230 °C (CE-serien)
Tykkelse på foret glass	0,8 til 2,0 mm (F/Q-serien) 1,5 til 2,3 mm (CE-serie)
Agitatortype (valgfritt) Og hastighet	Avtakbar bladankertype: 50 til 80 rpm med bladende lineær hastighet ikke mer enn 5m / s (bare for Q-serien); Padletype: 70 til 125 rpm med bladende lineær hastighet ikke mer enn 7m / s; Propell/løpehjul: 70 til 125rpm med bladende lineær hastighet ikke mer enn 8m/s; kombinasjonstype eller som tilpasset
Stasjonsenhet for agitasjon	Flammesikker vekselstrømsmotor (valgfritt) med vertikal type reduksjonsmiddel
Akseltetning	Fyllingstetning (≤0,25 Mpa); Mekanisk tetning av enkelttype (0,4 Mpa); Dobbel type mekanisk forsegling (0,6 Mpa, 1,0 Mpa); Magnetisk forsegling (valgfritt)
Gnisttest for fôrglass	20KV etter at glass-ling avfyrt, og 10KV før levering
Hydraulisk test	1.2 ganger designet trykk for jakke og kar
Temperaturmotstand	Kjølesjokk: 110 °C, Termisk støt: 120 °C
Standard utforming	GB/T150.1~4-2011,TSG21-2016/XG1-2020, GB/T25025-2010, GB/T25026-2017, HG/T20569-2013 (F/Q-serien); ASME Seksjon VIII. Div. 1 Unstamped, DIN28136 (CE-serien); Eller mot tilpasset standard
Dyse - flensstandard	HG/T(GB), ASME, JIS, DIN (valgfritt)

PRODUKSJONSPROSESS

INAPPLICATION MEDIA & DRIFTSFORHOLD FOR GLASSFORET UTSTYR

FORSIKTIGHETSGJENSTANDER UNDER VEDLIKEHOLD OG DRIFT AV GLASSFORET UTSTYR

STØRRE FABRIKKINSPEKSJON

◆ Mekanisk ytelsestest for stålsubstrat

◆ Strekk styrke test for klemmer

◆ Anti-korrosjon ytelsestest for glassfôr / emalje med teststang eller blokk

◆ Sveis felles inspeksjon med hode: RT-100% og skall: RT-20%

◆ Dyser posisjon og flathet inspeksjon

◆ Visuell inspeksjon for det forete glasslaget etter avfyring

◆ Foret glass tykkelse deteksjon etter avfyring

◆ 20kV gnisttest for det forete glasslaget etter avfyring

◆ Hydraulisk test for jakke og fartøy

◆ Ingen last løpende hvile og arbeidstest med vann for å teste ytelsen til agitating & elektrisk kontrollsystem

◆ 10kV gnist test og finish inspeksjon for foret glasslag før levering

Fig-11 DETAILS AND INSPECTION(001)

SERTIFIKAT

VÅR PARTNER

BESØKENDE OG UTSTILLING

PLANTESITE

UTFØRSELSVARER

FAQ

1. For vi kan sitere nøyaktig og levere kvalitetsprodukter, vennligst oppgi tekniske data sammen med din forespørsel som sådan:

1) Nødvendig design og arbeidstrykk, temperatur på utstyr

2) Korrosjonsytelsen eller PH-verdien til arbeidsmediet (hvis har)

3) Koble flensstandard

4) Strømforsyning - Spenning, frekvens, eksplosjonssikker og beskyttelsesklasse i henhold til feltapplikasjon

5) Utstyr som opererer ambient - Installasjonssted (Rom / utendørs installasjon, oppvarmet / uoppvarmet rom), klasse av farlige og brannfarlige områder, klimaversjon og plasseringskategori

2. Vår MOQ er ett sett med hvert utstyr.

3. Vår lastehavn er Qingdao havn, P.R.China

4. Leveringstiden vår er fra 60 til 120 dager etter at vi får 30% innskuddsbetaling og bekrefter diagrammene for annet utstyr.

5. Vår produktgarantitid er ett år fra levering.

6. Vår felles betalingsperiode er 30% av kontraktsbeløpet med T / T avansert som innskudd, saldo 70% med T / T eller L / C på synet.

7. Hvis du trenger sertifikatet som utstedes av en tredjepart, vennligst gi oss beskjed.

Fig-16 FAQ(001)
